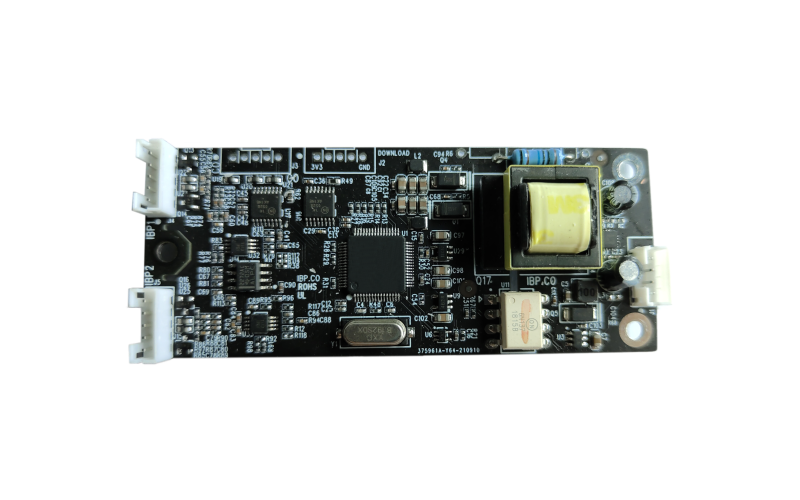

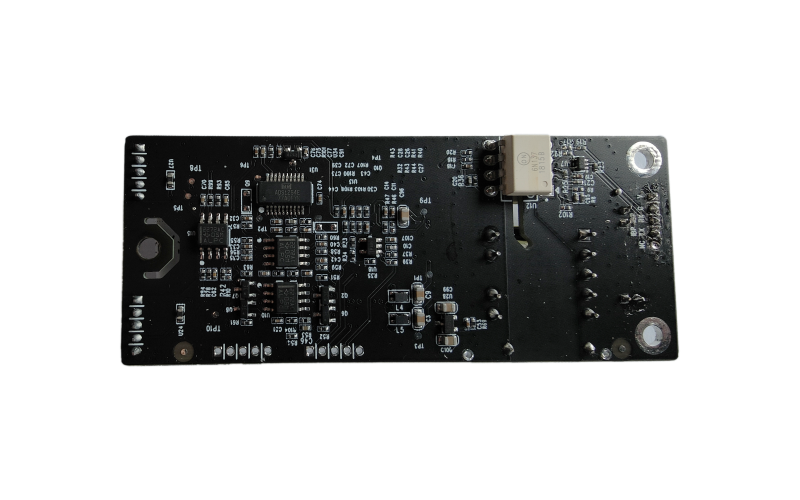

IBP测量模块
IBP（有创血压） 2通道测量模块
IBP-YL001模块，是一个宽电压范围输入（5～20V DC）的2通道有创血压监测模块，可配合整机通过最新的标准要求（EN60601-2-34及GB9706）。在临床上主要通过穿刺，将导管植入被测部位的血管内，利用液体压力传递，从而实时测得血管内压力变化的动态波形，进而计算出收缩压，舒张压和平均动脉压。
1 电气特性
项目 | 规格 |
输入电压 | 5-20V DC ±5% |
输入功耗 | ≤800mW |
隔离强度 | ≥AC4000V |
电击防护等级 | CF |
通信电平 | 兼容5V/3.3V TTL电平； 模块串口接收端，禁止接下拉电阻 |
2 技术指标规格
2.1 法规
符合标准 | EN60601-2-34,GB9706 注：须在整机中配套测试 |
2.2 功能规格
测量方法 | 有创直接测量法 | ||
通道数 | 2 | ||
IBP 测量 | 测量范围 | Art | 0mmHg ~ +300mmHg |
PA | -6mmHg ~ +120mmHg | ||
CVP/RAP/LAP | -10mmHg ~ +40mmHg | ||
P1/P2 | -50mmHg ~ +300mmHg | ||
分辨率 | 1mmHg | ||
精度（不含传感器误差） | ±2%或±1mmHg，取大者 | ||
脉率测量 | 测量范围 | 20bpm ~ 300bpm | |
分辨率 | 1bpm | ||
精度 | 30bpm ~ 300bpm：±2bpm或±2%，取大者； 20bpm ~ 29bpm：不定义 | ||
压力单位 | mmHg | ||
压力传感器 | |||
灵敏度 | 5μV/V/mmHg | ||
阻抗范围 | 300Ω~ 3000Ω | ||
滤波方式 | 支持两种带宽：DC~ 12.5Hz；DC~ 40Hz | ||
校零 | 0mmHg | ||
压力校准范围 | 200mmHg | ||
压力传感器 | 激励电压：IBP传感器：+5V；ICP传感器：+0.9V（此电压在ICP电缆内转换）。 灵敏度：5uV/V/mmHg。 输入阻抗：300Ω ~ 3000Ω。 | ||
通道配置 | 支持两个独立的测量通道 | ||
导联检测 | 支持两个独立通道的导联状态检测。 | ||
测量参数 | 支持以下压力测量： Ø ART（Arterial Pressure 动脉压）：收缩压、舒张压、平均压 Ø PA（Pulmonary Artery Pressure 肺动脉压）：收缩压、舒张压、平均压 Ø CVP（Central Venous Pressure 中心静脉压）：平均压 Ø RAP（Right atrial pressure 右心房室压）：平均压 Ø LAP（Left Atrial Pressure 左心房室压）：平均压 Ø ICP（Intracranial Pressure 颅内压）：平均压 Ø P1（Generic Pressure）：收缩压、舒张压、平均压 Ø P2（Generic Pressure）：收缩压、舒张压、平均压 | ||
测量范围 | u ART测量范围：0 ~ 300mmHg u PA测量范围： -6 ~ 120mmHg u CVP测量范围：-10 ~ 40mmHg u RAP测量范围：-10 ~ 40mmHg u LAP测量范围：-10 ~ 40mmHg u ICP测量范围：-10 ~ 40mmHg u P1、P2测量范围：-50~ 300mmHg。 | ||
脉率测量 | Ø 测量范围：20bpm~300bpm。 Ø 分辨率：1bpm。 Ø 准确度：30~300bpm：±2bpm或±2%，取大者；20~29bpm：不予定义。 | ||
通道带宽 | 支持两种带宽：DC～12.5Hz，DC～40Hz。 | ||
校零 | 校零范围：-200mmHg~+200mmHg。 | ||
校准 | 支持校准功能 | ||
压力分辨率 | 1mmHg | ||
压力准确度 | IBP：±2%或±1mmHg，取大者（不含传感器误差）； ICP：0~40mmHg：±2%或±1mmHg，取大者（不含传感器误差）； -10~-1mmHg：无定义； | ||
波形 | 提供IBP1和IBP2通道波形 | ||
3 物理尺寸
长x宽：90mmX37mm
注：单位为mm，误差±0.1mm。浮地部分顶层和底层的器件和实地部分需要保证4.6mm以上的空气间隙和爬电距离。
