SPO2-CO2便携测量模块
SPO2/呼末CO2测量整机方案
SPO2/呼末CO2测量整机方案

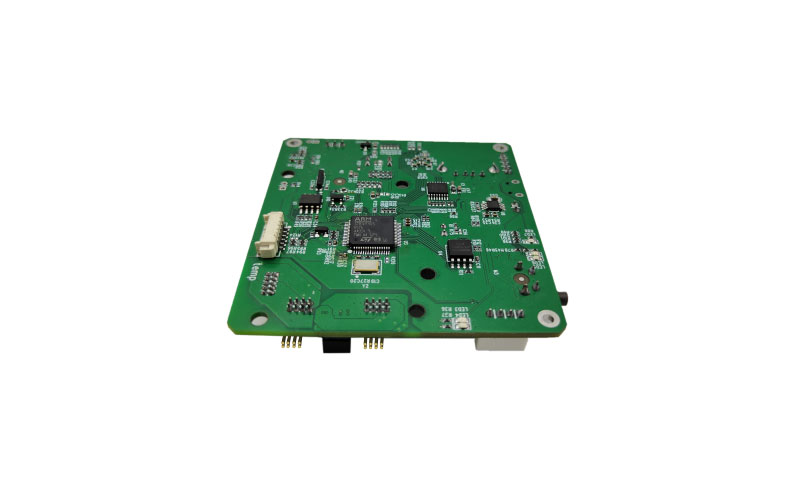

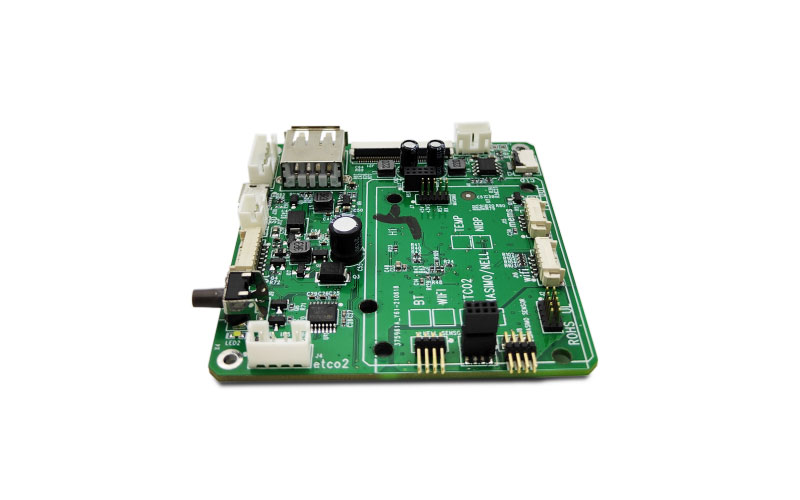

SPO2+CO2 Module是针对医院护士巡视病房病人或社康、私人医生等对病人进行SPO2/CO2检测等便携需求而开发的整机方案,主要实现SPO2及CO2生理参数的监测,可通过CFDA/CE/FDA医疗验证,SPO2兼容Masimo、Nell模块,CO2兼容伟康EtCO2及Masimo EtCO2,设计上提供了丰富的人机交互接口,可选配支持扫描枪快速录入病人信息,通信接口上可拓展蓝牙、WIFI、4G无线通信。

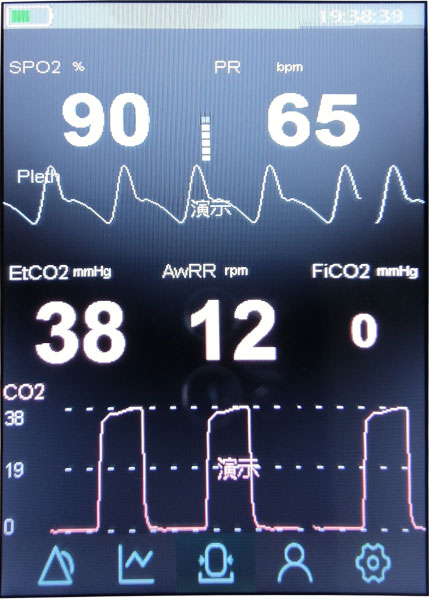

SPO2波形图、PR值、PI
CO2波形描计图、EtCO2数值(D点):、FiCO2吸入二氧化碳数值(B点)、
呼吸频率(0-150bpm)
1.2 整机参数
整机参数 | ||
功能 | 标配 | 选配 |
显示屏 | 3.5寸彩色屏 320*480分辨率 | 支持横屏竖屏自动切换 |
触摸屏 | 支持电阻触摸屏 | 电容触摸屏 |
键盘 | / | 支持外接按键定义 |
报警灯 | 支持生理报警高级、中级、低级报警 | / |
指示灯 | 支持外接电源指示 支持电池充放电指示 | |
RTC功能 | 支持 | 支持外接纽扣电池,存储时间大于3年 |
存储 | 内置1MB存储 | 支持外扩最大64MB FLASH |
电池规格 | 3.7V锂电池。容量可选 | |
电池供电时间 | 以选配模块而定 | |
条码扫描枪 | / | 支持条码扫描枪 |
供电方式 | 适配器供电,5V 2A | 支持无线充电,防水防尘抗跌落 |
音频 | 支持8欧0.5W喇叭 支持高中低级报警音 支持-1-8 | / |
模块功能配置 | ||
功能 | 标配 | 选配 |
SPO2 | 支持NELL-1模块 支持MASIMO模块 支持国产兼容模块 | |
EtCO2 | 支持伟康EtCO2 支持Masimo EtCO2 支持国产兼容模块 | |
快速体温 | / | ○ 支持通过蓝牙接入或者内置体温模块 |
NIBP功能 | / | ○ 支持SUNTECH MINI模块 (和内嵌体温模块互斥) |
通信接口配置 | ||
功能 | 标配 | 选配 |
USB | TYPE C | |
蓝牙(串口) | / | 选配开发,需结合实际的模块调整。 |
WIFI(串口) | / | |
4G模块(串口) | / |
整机方案配合通过SPO2、ETCO2的最新法规标准,对于选配模块的标准符合性以最终选定的模块标注的标准符合性为准。
